MACAM2 KERUSAKAN TV

Perangkat : TV
Merek : Toshiba
Model : 21 inchi
Gejala : gambar mengecil atas bawah, gejala awal gambar bergulung bawah ke atas
Penyebab : elko 1,2/50v pada jalur pengatur v-size bocor
Solusi : ganti elko 1,2/50v dari jalur potensio v-size.
Catatan : Penyebab kerusakan seperti ini biasanya elko bocor pada rangkaian yanga berhubungan dengan vertikal.
Perangkat : TV
Merek : Toshiba
Model : dramatic-v
Gejala : gambar mengecil vertikal kira2 10cm atas bawah
Penyebab : elco2 kering
Solusi : ganti semua elco2 disekitar ic chroma ngk usah pake diukur.
Catatan : normalin dulu tegangan divertikal.
Perangkat : TV
Merek : Toshiba
Model : 20N3XE
Gejala : no color, gambar no problem
Penyebab : gak jelas.yang jelas warna hilang alias hanya item dan putih
Solusi : ganti IC TB1231
Perangkat : TV
Merek : Toshiba
Model : D-Vision
Gejala : gak ada suara
Penyebab : ic power amp KO
Solusi : ganti tm2611a
Perangkat : TV
Merek : Toshiba
Model : 21 INCH
Gejala : TIDAK ADA SUARA GAMBAR BAGUS IC SOUND NORMAL
Penyebab : TR C1815 DEKAT IC SOUND TERKUNCI SISTEM MUTE DARI IC PROGRAM
Solusi : CABUT TR C1815 DEKAT IC SOUND BERES
Perangkat : TV
Merek : Toshiba
Model : 14N21FS
Gejala : Gambar Tv tidak tampak (gelap) tetapi suara tv terdengar dengan jelas
Penyebab : Rangkaian penguat Video atau rangkaian penguat cahaya (CRT) rusak
Solusi : Periksa tegangan Tinggi pada katoda CRT
Perangkat : TV
Merek : Toshiba
Model : we457k
Gejala : gambar gelap di bawah
Penyebab : kapasitor 1 uf dekat ic vertikal
Solusi : ganti kapasitor,
Catatan : solder ulang juga bagian vertikalny
Perangkat : TV
Merek : Toshiba
Model : 5135de
Gejala : tak ada suara
Penyebab : sinyal suara hilang
Solusi : modul mpse 11 rusak
Perangkat : TV
Merek : Toshiba
Model : 21a3e
Gejala : gambar tdk fokus
Penyebab : teg g2 kurang
Solusi : flyback rusak
Perangkat : TV
Merek : Sony
Model : Sony – Goldstar STR
Gejala : Lebih dari 24 jam STR rusak
Penyebab : Optocoupler setengat rusak
Solusi : Ganti optocoupler
Perangkat : TV
Merek : Sony
Model : Sony KVG14V1
Gejala : Raster garis ditengah agak keatas
Penyebab : Dioda (-15V) rusak
Solusi : Ganti dioda
Perangkat : TV
Merek : Sony
Model : kv-2965
Gejala : tidak ada gambar, flyback bunyi.
Penyebab : Res. R704 bagian G1 470K putus.
Solusi : ganti R704 470K 1/2W.
Perangkat : TV
Merek : Sony
Model : kv-2565
Gejala : transistor horizontal dalam hitungan detik selalu jebol.
Penyebab : x-tal oscillator horz 500khz rusak.
Solusi : ganti xtal oscillator B500F2 langsung OK.
Catatan : ganti oscillator sesuai type(warna kuning), pernah coba warna biru nggak bisa dipakai.
Perangkat : TV
Merek : Sony
Model : Sony KP-E53MN11
Gejala : Power ada, tidak mau start
Penyebab : IC regulator 12V mati
Solusi : Ganti IC regulator 12V
Perangkat : TV
Merek : Sony
Model : KV-G14B1
Gejala : ADA SUARA TIDAK ADA GAMBAR
Penyebab : R SHORT
Solusi : GANTI RESISTOR R857=82K
Catatan : TV ini menggunakan IC program CXP85116B dan IC kroma TDA8366,STR s6707 dan IC vertikal LA7830.
Perangkat : TV
Merek : Sony
Model : lama
Gejala : tabung nyala berkedip kedip
Penyebab : potensio keramik pada hstat rusak
Solusi : pada potensio yg rusak diganti lampu pada setrika atau pd tespen
Perangkat : TV
Merek : Sony
Model : 20 wega
Gejala : tak ada raster
Penyebab : r0,01.sket crt
Solusi : cek teg heater,sket crt
Catatan : kalau teg tak ada ganti r dan cek soket crt kalau bermasalah ganti aj bro
Perangkat : TV
Merek : Sony
Model : KV20XX
Gejala : POWER ON GBR NGK ADA HANYA RASTER SUARA LANGSUNG GEDHE
Penyebab : SUPLY 5,5V KURANG
Solusi : GANTI R627=4,7OHM
Perangkat : TV
Merek : Sharp
Model : wonder
Gejala : ada garis warna rgb,n kembali stanby
Penyebab : r33ohm yang sebagai fuse tegangan yang ke Ic Vertikal terbakar
Solusi : ganti r33ohm, dan Ic Vertikal
Catatan : penggantian ic vertikal,apabila memang r 33terasa sangt panas
Perangkat : TV
Merek : Sharp
Model : 20U200
Gejala : Suara gresek-gresek,gambar bagus, suara sistem terkunci pada D/K dan tidak bisa diganti
Penyebab : ganti dan adjust, eprom 24C08
Solusi : ganti dan adjust, eprom 24C08
Perangkat : TV
Merek : Sharp
Model : 51R200
Gejala : Di star hidup lalu mati, led jadi merah
Penyebab : cek R502 untuk tegangan Vertikal gati jika perlu
Solusi : cek R502 untuk tegangan Vertikal gati jika perlu
Perangkat : TV
Merek : Sharp
Model : 14W25
Gejala : tv hidup sebentar terus stby.
Penyebab : protec dari ABL
Solusi : ternyata R604,39k putus.ganti tv kembali normal.
Perangkat : TV
Merek : Sharp
Model : 20X20
Gejala : mati total, ketika tombol power ditekan lampu indikator nyalah merah,kemudian hijau,kemudian balik lagi ke merah
Penyebab : solderan lepas.
Solusi : solder ulang, IC EEPROM harus direset IC, caranya adalah saat TV mati,Jumper J137 dengan J138. Setelah itu nyalakan TV, Biarkan sesaat agar IC EEPROM wiriting kembali sampai TV menyala normal, kemudian matikan TV, lalu lepaskan jumper tadi.
Perangkat : TV
Merek : Sharp
Model : Q vision
Gejala : protek lampu hijau terus merah
Penyebab : resistor 180k open
Solusi : ganti resistor 180k dekat jalur abl
Perangkat : TV
Merek : Sharp
Model : Q vision
Gejala : gambar gelap suara normal
Penyebab : resistor 33k open
Solusi : ganti resistor 33k pada jalur afc
Perangkat : TV
Merek : Sharp
Model : sharp universe
Gejala : gambar normal sebentar hidup sebentar mati
Penyebab : kapasitor 104 open
Solusi : ganti kapasitor 104 dekat ic croma
Perangkat : TV
Merek : Sharp
Model : wonder
Gejala : regulator tidak kerja.strf 6654 oke
Penyebab : r 680k/560k putuss
Solusi : ganti r tsb
Perangkat : TV
Merek : Sanyo
Model : untuk modelnya lupa
Gejala : tv ketika dinyalakan indikator nyala merah kedip kedip aja alias ter protek
Penyebab : ternyata setelah dilhat dicium diraba dan ditelusurri letak kerusakan hanya pada flyback terprotek
Solusi : solosinya ya ganti flyback pasti jos
Perangkat : TV
Merek : Sanyo
Model : CG 21 XS 2
Gejala : TV terkunci pada posisi stand by.kalau power di on.TV mau hidup lalu mati lagi.protec
Penyebab : kalau eeprom nya OK ,trus IC vertikal OK.B+ 5 volt nya OK.
Solusi : lepas jemper J830 , atau ganti langsung FBT nya.
Catatan : tgl.27 september 2010
Perangkat : TV
Merek : Sanyo
Model : Dinamic
Gejala : Mati total
Penyebab : Transistor Power suply shot
Solusi : Ganti transistornya
Catatan : Ganti dengan tipe bu. . .
Perangkat : TV
Merek : Sanyo
Model : N0 chasis AC6A1
Gejala : Tidak ada suara volume sdh max,Gambar bagus
Penyebab : IC 3701 LV1116 rusak
Solusi : Sebelum mengganti ic tersebut coba cara alternatif ini,lepas dulu ic nya,bersihkan kaki kaki bagian bawah ic nya pake cuter/amplas halus,lalu pasang kembali ic nya.kl suara masih belum keluar Ganti ic lv1116N,
Catatan : kl spertpat susah di dpt cari ke SC nya,Bs jg lihat di blog nya mas alextro servis,http://alextro-service.blogspot.com/
Perangkat : TV
Merek : Sanyo
Model : CG14SP1N
Gejala : Mati total
Penyebab : TR Horz koslet(B&E)
Solusi : ganti TR Horz
Perangkat : TV
Merek : Sanyo
Model : CG21XS2 FLAT SLIM 21
Gejala : TIDA ADA SUARA
Penyebab : MEMORI TIDAK BEKERJA SECARA NORMAL PADAHAL SETINGAN DATA OK
Solusi : SETTING DATANYA DULU,KLO NGK BISA BARU GNTI IC MEMORI
Catatan : UMTK MODEL SANYO SERING SY ALAMI RUSAK DATA/IC MEMORI
Perangkat : TV
Merek : Sanyo
Model : CG21XS2
Gejala : selalu balik ke posisi standby terus bila akan dinyalakan
Penyebab : flyback-nya ada sedikit masalah kecil..perubahan kapasitas capasitor internal FBT
Solusi : dengan cara meng-cut (memutus) jumper J830..yang menuju pin 23 dari IC LA76938 ( pin ini dinamakan: INT1/P.0) salah satu pin untuk mendeteksi / mengontrol bagian horisontal.
Perangkat : TV
Merek : Sanyo
Model : box silver
Gejala : mati protec , ada suara sebentar terus stenbay
Penyebab : trafo flyback bocor
Solusi : ganti trafo flyback
Catatan : jika di ganti dengan flyback masih perlu setting v siz dan h siz
Perangkat : TV
Merek : Sanyo
Model : dynamic LA76818A
Gejala : SUARA NGK ADA VOLUME UDAH MAX
Penyebab : SETINGAN DATA KORUP
Solusi : BUKA DATA CARI S.STE RUBAH 0hm
Perangkat : TV
Merek : Samsung
Model : CS-14H4MJO-MONO
Gejala : Matot
Penyebab : STR SHORT
Solusi : paling aman pakai switching power supply module
Perangkat : TV
Merek : Samsung
Model : bio vision
Gejala : suara ada gambar hanya raster putih saja
Penyebab : teggangan abl tidak ada
Solusi : ganti r abl nilai sekitar 120k dari b+ keabl
Perangkat : TV
Merek : Samsung
Model : CB21MLH
Gejala : Gambar bergerak turun naik
Penyebab : IC Memory
Solusi : Ganti IC Memory 24c16
Perangkat : TV
Merek : Samsung
Model : flat ctv 14
Gejala : vertikal terbuka 10 cm melipat dan bergaris-garis
Penyebab : yoke bagian vertikal putus
Solusi : ganti yoke tv ok lagi
Perangkat : TV
Merek : Samsung
Model : CS-15K10ML
Gejala : MATOT,POWER SUPLY BUNYI DENGING
Penyebab : TR HORIZONTAL SHORT, PENEBAB YOKE ADA YANG ANGUS,,,,,
Solusi : GANTI TR DAN YOKE DENGAN YANG BAGUS
Catatan : TR D2499/YOKE H 5,4 OM VER 15 OHM
Perangkat : TV
Merek : Samsung
Model : CS-29M21MQUXXSE
Gejala : Blanking
Penyebab : Micon pada ngepong,
Solusi : Solder ulang.!
Perangkat : TV
Merek : Samsung
Model : flat 17inci
Gejala : horisontal mati terus
Penyebab : yoke konslet
Solusi : angkat email ll bersihkan dg thiner lem lg dg alteco 1/1
Catatan : beli yoke lagi kemahalan
Perangkat : VCD
Merek : Samsung
Model : Z10Q
Gejala : Tidak ada gambar
Penyebab : Video output dari zic3 puts
Solusi : Gabung/jumper pin 13 dgn pin 4 zic3
Catatan : Bisa jga len pin 13 dpts dan pindahkn langsung ke pin 4 di zic3 (Winbond W99520P)
Perangkat : TV
Merek : Samsung
Model : 21 flat
Gejala : pertama gambar normal, kira-kira dua menit blanking hijau,
Penyebab : bag RGB tegangan ada yang tidak normal
Solusi : tr RGB di bersihin, kalau ada diganti,,,,
Perangkat : TV
Merek : Polytron
Model : minimax
Gejala : protect
Penyebab : protect vertical
Solusi : ganti c402
Perangkat : TV
Merek : Polytron
Model : minimax 21
Gejala : vertikal menyempit.lebarnya cuma menjadi sktr 10cm.
Penyebab : semua tegangan vertikal normal,komponen,resistor,IC,kapasitor semua ok.
Solusi : saya ganti dioda 1N4002 yang deket IC vertikal.(lupa no seri nya D:?? )ternyata dioda tersebut meski di cek tidak bocor.begitu saya ganti langsung mak nyuzz…
Catatan : ternyata pengamatan secara visik,dan multi meter kita masih bisa di bohongi oleh komponen.sehingga hendaknya menjadi catatan bagi kita para teknisi untuk lebih jeli dan teliti . dan prinsip ganti dulu
Perangkat : TV
Merek : Polytron
Model : DM-1485
Gejala : Gambar Putih Polos Tanpa OSD
Penyebab : raster noise salju nggak ada
Solusi : ganti transistor T311=BC547
Perangkat : TV
Merek : Polytron
Model : ga ada
Gejala : ganbar hanya garis vertikal
Penyebab : terjdi sorting pada capasitor
Solusi : ganti capasitor 364j/400v
Perangkat : TV
Merek : Polytron
Model : minimax
Gejala : tidak ada siaran
Penyebab : cek tuner ganti dulu
Solusi : kalau diganti tuner ngak mau juga ganti IC HBT 00-02
Perangkat : TV
Merek : Polytron
Model : polytron 123
Gejala : lampu stanby terus ,,,kadang2 mau start
Penyebab : capasitor rusak
Solusi : ganti capasitor c507 dengan 10mf/100v
Catatan :
Perangkat : TV
Merek : Polytron
Model : minimax
Gejala : start 5 detik stanbay kembali
Penyebab : capasitor 1 mf/50v rusak
Solusi : ganti c402 di ic vertical
Perangkat : TV
Merek : Polytron
Model : model lama
Gejala : mati total.
Penyebab : Regulator tidak bekerja
Solusi : Biasanya Fet mengalami kerusakan.
Perangkat : TV
Merek : Polytron
Model : MX5203R
Gejala : posisi standby ga mau star trus lampu poer berkedip
Penyebab : tegangan B+ naik turun
Solusi : ganti dioda D505 & D507 pada B+
Perangkat : TV
Merek : Panasonic
Model : TC-20S11J
Gejala : hanya standby,tombol di tv tidak berfungsi meskipun dari remot tetap standby
Penyebab : tegangan AC220 tidak stabil
Solusi : ganti TR DRIVER horizontal D1275A atau C1573
Catatan : Periksa semua tegangan dari regulator harus stabil. kalo oper. tr selalu mati
Perangkat : TV
Merek : Panasonic
Model : ts14s100
Gejala : bunyi klek-klek
Penyebab : sepasang r470k drop
Solusi : teg b 90 drop hihg- low cari r 470knya di ganti aja,,cek elco 47/50v yang lainnya
Catatan : biasa tv mdel gini sering terjadi
Perangkat : TV
Merek : Panasonic
Model : 21 top dome
Gejala : gambar kelihatan redup.
Penyebab : r rusak
Solusi : ganti resistor 525 dengan nilai 137k ohm,yaitu resistor pada abl dari B+.
Perangkat : TV
Merek : Panasonic
Model : TC-21GX20J
Gejala : mati total
Penyebab : tegangan transient
Solusi : ganti transistor horisontal
Perangkat : TV
Merek : Panasonic
Model : 21 inch
Gejala : mati total
Penyebab : kerusakan ic eeprom
Solusi : ganti ic eeprom
Perangkat : TV
Merek : Panasonic
Model : tc-20s11j
Gejala : Tv tidak dapat on dan hanya terdengar suara ceklak-ceklik.
Penyebab : Dioda penyerah untuk elco 100/160 volt dalam keadaan short.
Solusi : Ganti dioda tersebut dengan dioda 3 Amper,pilih dioda yang mempunyai tegangan breakdown diatas 600 volt.
Catatan : Dioda tersebut short menyebabkan tidak dapat terisinya elco 100/160 volt,sehingga tv tidak dapat on.
Perangkat : TV
Merek : Panasonic
Model : NICAM STEREO
Gejala : TV di nyalakan sekitar 1-2 menit mati sendiri,lampu indikator juga ikut mati.
Penyebab : elko 100v10uf pda pwr suply kering,di lihat fisiknya sudah kembung.
Solusi : saya ganti elko tersebut,TV kembali normal.
Perangkat : TV
Merek : Panasonic
Model : GOLDSOUND TC-SERIES
Gejala : GAMBAR HANYA GARIS VERTIKAL MENDATAR JIKA KONDISI TERANG/NORMAL.TAPI NORMAL JIKA KONDISI BRIGHT DI REDUPKAN.
Penyebab : R SHORT
Solusi : GANTI R 525 : 120K / 470K
Perangkat : TV
Merek : Panasonic
Model : alfa gold
Gejala : gambar sering pindah pindah
Penyebab : tuner
Solusi : awalnya saya lakukan solder ulang dibagian tuner tp tetap sama terus sy coba ganti tuner yg baru alhamdulillah jrengg gambar ok…
Perangkat : TV
Merek : Panasonic
Model : tc 2088
Gejala : Ada suara tidak ada gambar,setelah baeberapa jam on maka gambar akan muncul
Penyebab : Terjadi protek pada rangakaian video,yang disebabkan kerusakan pada bagian protek pada blok vertical
Solusi : Coba ganti IC vertikal,kalau masih protek Ganti elco pada basis transistor proteknya 100/50V yang apabila karing maka akan selalu protek pada rangkaian video.
Catatan : syarat tegangan pada output regulator dalam keadaan normal.
Perangkat : TV
Merek : LG
Model : LG RD-21FB70V
Gejala : Mati StandbY
Penyebab : D23 SHORT
Solusi : D23 ganti dengan IN4148
Perangkat : Monitor
Merek : LG
Model : ld12345
Gejala : kadang start kadang tidak
Penyebab : tegangan 5 volt output dari regulator drop
Solusi : ukur dan ganti elko 100uf/50v
Perangkat : TV
Merek : LG
Model : LG MC 994A
Gejala : MATI STANDBY 2
Penyebab : YOKE LEMBAB
Solusi : NYALAKAN TV, CEK APAKAH ADA RASTER ? JIKA ADA KERINGKAN YOKE
Perangkat : TV
Merek : LG
Model : CA 14A65S
Gejala : TELEVISI MATI STANDBY 1
Penyebab : IC VERTICAL RUSAK, SOLDERAN IC GAMBAR TIDAK SEMPURNA ( PUTUS)
Solusi : cek blok vertical, ic vertical, jika blue screen check solderan IC TB 1328
Perangkat : TV
Merek : LG
Model : 14 Inc
Gejala : TV hidup normal sesaat mati stanby bisa di start kembali
Penyebab : condensator elektrolit teg tinggi ada yg gak beres
Solusi : ganti condensator elektrolit yg rusak
Perangkat : Monitor
Merek : LG
Model : T530 T710 T730
Gejala : Blinking (led kedip2) tombol on/off ga maen.
Penyebab : data eeprom ad yg corupted.
Solusi : ganti dan copy eeprom atau coba overwrhite dulu.
Perangkat : Monitor
Merek : LG
Model : T530 T710 T730
Gejala : FBT kerja tapi gelap tak ada tampilan, screen dinaikkan tak ad perubahan
Penyebab : cap. filter screen. pada blok matrix
Solusi : ganti cap. trsb atau dilepas aj.
Perangkat : Monitor
Merek : LG
Model : T710 T730 Flatron
Gejala : Raster horizontal tidak penuh (sisi kanan/kiri bergaris tak beraturan )
Penyebab : capasitor antara colektor Hrz-gnd terbakar.
Solusi : ganti cap. 101/2kv
Perangkat : Monitor
Merek : LG
Model : Flatron T710 T730
Gejala : Bila Britnes contras dimaximalkan, layar kedip2.
Penyebab : resistor out pada ic smps 3842..
Solusi : ganti resistor nilai diatas 200 ohm
Perangkat : TV
Merek : LG
Model : LG 21fu1RL
Gejala : gambar membesar mengecil seiring terang gelap gambar
Penyebab : kapasitor 27 nano didekat flyback
Solusi : ganti dengan nilai yang sama
Catatan : jika tidak ada jualnya capasitor ganti dengan nilai yang agak besar dikit bisa, atau lebih kecil dikit bisa
Perangkat : TV
Merek : LG
Model : 20a95
Gejala : mati hidup
Penyebab : listrik over voltage
Solusi : santi semua resistor power suply karena nilanya molor semua
Catatan : jika masih berkedip kedip ganti elko utama
Perangkat : TV
Merek : Goldstar
Model : CA-14A62
Gejala : garis horisontal
Penyebab : Tr horisontal jebol
Solusi : ganti Tr horisontal dengan yang baru
Perangkat : TV
Merek : Goldstar
Model : 14xxx
Gejala : gambar kanan kiri kurang penuh
Penyebab : tegangan flyback pin bostup kurang
Solusi : elco 220/50v rusak dekat fb (pin boostup)
Perangkat : TV
Merek : Goldstar
Model : CA-14A62
Gejala : Tidak bisa mencari siaran
Penyebab : c if angus
Solusi : ganti c if pakai 63pf ditrim sedikit
Perangkat : TV
Merek : Goldstar
Model : 14xxx
Gejala : gambar kanan kiri kurang penuh
Penyebab : tegangan flyback pin bostup kurang
Solusi : elco 220/50v rusak dekat fb (pin boostup)
Perangkat : TV
Merek : Goldstar
Model : sound max
Gejala : warna menjadi hitam putih
Penyebab : tersambar petir
Solusi : njek taoh
Catatan : soder smua bagian sirkuitnya
Perangkat : TV
Merek : Goldstar
Model : HCV-502M
Gejala : Mati total
Penyebab : R 807 Hangus kebakar bagian Regulator
Solusi : Ganti R807 dengan nilai 5K6 2WATT
Catatan : Sebenar nya tv merk Nyundai,berhubung tdk ada,dan rangkaianya mirip goldstar /akari
Perangkat : TV
Merek : Goldstar
Model : 14 INCHI
Gejala : MATI TOTAL
Penyebab : PLY BACK RUSAK
Solusi : GANTI PLY BACK
Perangkat : TV
Merek : Goldstar
Model : CA 14a64
Gejala : Mati total muncul suara ngiuuuiik
Penyebab : Tr Horisontal rusak
Solusi : ganti TR horisontal dengan yang baru
Catatan : setelah penggantian pastikan tr terpasang pada hetsink dengan benar
Perangkat : TV
Merek : Goldstar
Model : CA 20 B 32
Gejala : on selama lima menit kemudian kembali stanby
Penyebab : salahsatu elco di kaki trafo osilator horisontal sok kering
Solusi : ganti elko tersebut dengan yang baru
Catatan : sebelum melakukan pengecekan lebih lanjut alangkah baiknya semua solderan di bagian horisontal ditata ulang
Perangkat : VCD
Merek : China Brand
Model : all model
Gejala : all keypad tak berfungsi,hanya bisa dari remote kontrol saja
Penyebab : led infra red pada panel internal putus
Solusi : pada vcd ,tombol panel internal ternyata adalah berupa remote control juga, jadi apabila tombol panel tak bekerja, dan remote masih bisa di gunakan
Catatan : pastikan dulu switchnyamaka apa bila bukan switchnya yg rusak ,ini bisa di pastikan led infrared yang putus,biasanya letaknya berdekan dgn sensor penerima
Perangkat : TV
Merek : China Brand
Model : lupa modelnya
Gejala : tv tidak mau start walau semua tegangan normal
Penyebab : kuwalitas flayback yang turun
Solusi : flay back yang sebagai penghasil tegangan ektra tinggi,sangat pengaruh apabila kuwalitas nya sudah menurun,alias tak mau mengeluarkan tegangan tinggi,jd apabila seperti ini penggantian wajib di lakukan
Catatan : biasanya teg B+ berkurang, tapi tidak konseleting, dan FBT hanya Bisa bekerja jika tanpa beban
Perangkat : TV
Merek : China Brand
Model : 14” Lupa merknya
Gejala : OSD tidak muncul
Penyebab : Tegangan afc drop
Solusi : Dinaikan tegangannya
Catatan : Tegangan Afc out FBT drop dinaikan tegangannya ! dengan cara kbl dililit difbt sambung ke afc sama fbt out afc
Perangkat : TV
Merek : China Brand
Model : Multimax 14
Gejala : Matot
Penyebab : Plyback bocor
Solusi : plyback 25-1003B Daripada ditambal mending gati pakai 154-177B Rp 27500 modip dikit tokcer, memuaskan.
Perangkat : DVD
Merek : China Brand
Model : EDIKO EV-333
Gejala : Audìo ada tapi gambar vidio tidak ada
Penyebab : Tr S8550 untuk out put vidio korslet atau slong
Solusi : Ganti tr S8550 dgn yg baru pasti jleng
Catatan : Untk Dvd yg otput vido.y tdak ada biasa.y trjdi krusakan pda Tr atau IC
Perangkat : VCD
Merek : China Brand
Model : Tidak ADA
Gejala : Tidak bisaRemote
Penyebab : Sensor penerima
Solusi : Ganti Sensor
Perangkat : TV
Merek : China Brand
Model : Micom LC863532C
Gejala : Warna merah berbayang-bayang
Penyebab : Seting Sermod di R-DRV maksimum karena memori korup
Solusi : Ganti IC memori kemudian seting R-DRV ke setandar,
Catatan : Kode srvice Vol 0 tekan 6568
Perangkat : Satellite
Merek : China Brand
Model : Mitochiba MT-88
Gejala : Minta kode pasword
Penyebab : Menu terkunci
Solusi : Masukan kode buka 8888 Atau 0000
Catatan : Jika menu resiver tdak dpat d bka dgn kode 0000 kde buka resiver adalah 8888
Perangkat : Satellite
Merek : China Brand
Model : Smua model
Gejala : Tayangan tv pda resiver tidak ada
Penyebab : Frequesi telah berubah atau resiever kembali pda program pabrìkan atau jga freq terhapus
Solusi : Cek freQuensi ap msh freq lama atau sudah yg baru..
Catatan : Untuk setingan 2 LNB /4 LNB perhatikan setinganya

Mengkopi File dari CD Original ke Komputer

“….eh tau ga, caranya mindah lagu dari CD original ke komputer..? biar bisa di kopi kopi gitu..”

Yah, mungkin ini sebuah awal dari yang namanya ‘pembajakan’ sebuah karya, tapi saat ini sangat sulit untuk bisa menghentikan yang namanya “copy – paste” karya orang. Apalagi di zaman modern ini. Terlalu banyak alat yang harus diblokir untuk bisa menghentikan aktivitas ini, tapi terlalu banyak pula kenyamanan yang akan berkurang. (ingat, keamanan berbanding terbalik dengan kenyamanan)


Dalam artikel kali ini, saya coba untuk memberikan cara agar bisa memindah file lagu dari disc ke komputer,dengan peralatan yang seadanya (peralatan standar). Dalam hal ini saya menggunakan Windows XP dengan Windows Media Player 11. Namun sebelum saya lanjutkan, yang perlu di tekankan dalam artikel ini adalah saya tidak mengajarkan anda untuk membajak karya orang lain, tapi saya hanya memberikan ilmu untuk anda kuasai. Segala hal kerugian yang anda dapat dengan ilmu ini ditanggung sendiri yua… :D
Proses pemindahan dari disk original (yang biasa mempunyai format .cda ) ke computer (paling umum .mp3) namanya rip. Bukan rest in peace tapi..hehehe

Pertama, yang jelas nyalakan dahulu Komputer anda :D

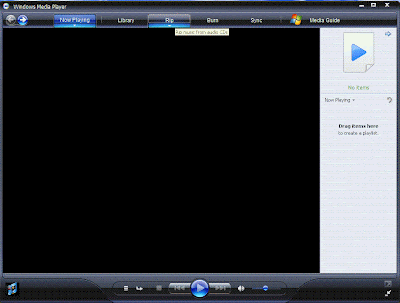

Setelah nyala, buka windows media player. Cari tombol RIP. Lalu, pilih dropdown menu (anak panah kebawah), terus format >> mp3 . atau sesuai kebutuhan anda




Kalo udah, tinggal pencet RIP deh, proses berjalan.
Kalo belum, di pojok bawah kanan ada tulisan RIP,,dipencet deh :)









Maaf ga ada prepiu nya, soalnya ga punya cd original, haha

Cara Mengcopy File Audio Dari CD Audio (*.cda)

Mungkin kasus ini sudah tidak asing lagi buat para pecinta kompie atau mungkin banyak yang sudah tau triknya. Untuk itu saya sarankan bagi master-master yang sudah tau dengan trik ini silahkan di close aja browsernya karne saya tidak akan bertanggung jawab jikalau anda muntah ketika membacanya…….. Trims:))

Apakah anda pernah melihat ekstensi dibawah ini (*.cda)??? Pasti kebanyakan sudah tahu, karena itu adalah ekstensi pada audio CD…….Trus, Kalo gitu udah pernah mengcopynya??? udah…..,tapi gak bisa diputar…..Nah…itu dia masalahya,file berekstensi .cda adalah file audio yang digunakan agar file tersebut bisa diputar di cd player dan untuk menghindari pembajakan dini,walaupun nantinya juga akan bisa dibajak……..hehehehe…….berbeda dengan file mp3 yang bisa langsung dicopas.

Disini saya tidak mengajarkan anda untuk menjadi seorang pembajak melainkan mengajarkan anda untuk menjadi distributor file bajakan……hahahaha….sama aja kale…………:P udah dong cepetan kasi tau caranya………ok…ok……sabar……..

Untuk mencopynya kita tidak perlu software khusus, kita hanya perlu memanfaatkan software Windows Media Player yang sudah tersedia didalam Windows. Begini caranya:

Buka software windows Media Player,Trus pilih copy from cd yang ada disebelah kiri kemudian chek semua kotak pada track.

Lalu pilih Copy Music and Wait…………..

Setelah selesai buka My Documents\My Music\Unknown Artist

Sebenarnya file audio sudah bisa diputar dikompie dan sudah bisa disebarkan kemana-mana……Tapi file belum bisa diputar di Mp3 Player karna ekstensinya masih *.wma.jadi gimana donk…..???

Pada kotak selanjutnya Pilih Mp3 jika anda ingin merubahnya ke file Mp3

Tenang banyak jalan menuju roma,kalo bisa naik pesawat ngapain jalan kaki…..untuk mengakalinya kita gunakan aja software converter yang bertebaran diinternet,dalam hal ini saya menggunakan total video converter Jika sobat belum punya silahkan download softwarenya

Download, Install dan jalankan softwarenya…Pilih New Task kemudian Import media files.

Blok semua file yang ingin diConvert

Pada kotak selanjutnya Pilih Mp3 jika anda ingin merubahnya ke file Mp3

Centang semua kotak To Be Converter dan pilih Convert Now

Please Wait……………………………………………….

Look it…………Selamat anda telah memegang sertifikat untuk menjadi pedagang kaset bajakan…………hehehe

Cara Mengcopy CD / DVD Yang Terproteksi

maaf sebelumnya kalo artikel ini sudah pernah dimuat, soalnya MADLE barusan jengkel beli CD di via internet, eh gak bisa dicopy..padahal yang jual bisa memperbanyak dan dijual lagi..maka dari rasa terheran , tercengang itula saya punya ide bikin postingan ini.

dan ingat ini hasil copas dari berbagai macam sumber dan jawaban yang ga memungkinkan dimuat disini termasuk para master tehnisi komputer yang telah mengajari MADLE....

Mengapa kita harus melewati proteksi cd?

I’m afraid I cannot answer because that is a stupid question. Ada banyak alasan mengapa kita harus melewati proteksi cd. Kita berasumsi bahwa seorang punya cd original dan perlu backup agar suatu saat kalo cd itu hilang maka ada backupnya. Atau yang sering terjadi pada cd audio. File dalam cd audio sangat besar dan biasanya berformat WAV. Durasi 1 jam saja memakan space 650 mb. Kita ingin menconvertnya menjadi MP3 yang lebih kecil spacenya atau ingin membackupnya agar kalau rusak cdnya kalau keseringan diputer maka kita punya backupnya. Tapi itu semua hanya mimpi kalau cdnya terproteksi. Tidak bisa dicopy. Dan masih banyak alasan lain.

Inilah beberapa macam proteksi cd yang pernah madle temui

1. Proteksi cd COPYRIGHT

Inilah yang paling banyak ana temui. Cd ini berlabel copyright. Artinya memang tidak bisa dicopy. Tapi melewati yang jenis ini sangatlah mudah. Biasanya software burning pihak ketiga dapat mencopy cd jenis ini dengan mudah. Sebut saja NERO – salah satu software burning yang terkenal. NERO dapat merubah cd COPYRIGHT jadi RIGHT TO COPY. Tidak semua tentunya karena berbagai macam proteksi cd. Biasanya NERO akan memperingatkan bahwa cd ini copyright.

2. proteksi ” space not enough “

proteksi macam ini pernah ana temui. Cd yang ana mau copy filenya sebesar 120 mb tapi ketika dicopy cd per cd ternyata NERO mengeluarkan pesan error bahwa ” space not enough ” – artinya cd ini tidak muat. Aneh kan? Ternyata NERO membaca bahwa cd yang akan dicopy berukuran 4GB! Edan, bagaimana 120 mb bisa terbaca jadi 4gb? I do not know. Yang jelas 4 gb itu ukuran dvd dan bukan cd.

Solusinya:

Copy dulu semua isi file dalam cd master ke hardisk anda baru kemudian diburning. Usahakan label cd copyan sama dengan label cd master karena ana pernah mengcopy tapi labelnya ana buat berbeda dari masternya. Alhasil tidak bisa dibuka file autorun nya. Tapi setelah dicopy ulang dengan menggunakan label yang sama dengan cd masternya hasilnya autorunnya jalan.

3. proteksi ” cannot copy “

Muncul pesan seperti itu ketika dicopy. Gak paham alasannya apa, tapi cdnya memang gak bisa dicopy. Solusinya seperti cara kedua yaitu dicopy dulu ke hardisk baru kemudian diburning

4. proteksi ” cannot copy ” part II

kasusnya sama kayak nomer 3, cuman waktu dicopy ke hardisk juga gak bisa alias error. Setelah ana teliti ternyata ada 3 file aneh dalam cd itu yang kalau dicopy memang gak bisa. File aneh yang ana temui mempunyai ukuran yang sama dan format yang sama tapi dengan nama yang berbeda-beda. Akhirnya ana copy semua isi file cd tersebut tanpa 3 file aneh dan hasilnya lancar-lancar aja. Baru kemudian ana burning. File autorunnya pun bisa dibuka tanpa 3 file aneh tadi.

5. proteksi 701 mb

pernah ana menemui sebuah cd dengan file didalamnya berukuran 701 mb. jelas tidak bisa dicopy cd per cd karena cd biasa Cuma berukuran 700 mb. Ini bukan trik file tapi memang segitu sizenya karena perusahaan cd itu menciptakan ukuran cd yang lebih besar dari cd normal.

Solusinya :

Gampang, tinggal copy aja ke dvd, beres kan? Atau kalau terpaksa dicopy ke cd ya copy dulu seluruh isi file ke hardisk kemudian dikecilkan pake winzip atau winrar. Baru setelah itu diburning. Beres!

6. proteksi cd audio

ini adalah proteksi yang sempet buat ana bingung. Pasalnya di properties cdnya tertulis ukuran cd 0 byte. Ketika dibuka, didalamnya cuman ada file list yang ukurannya 1 kb. Tapi bisa dimainkan denga lancar audio file dengan durasi 1 jam! Artinya file audio yang asli tak kasat mata. Dicopy pake nero cd by cd memang bisa tapi dicopy ke hardisk tidak bisa karena filenya tidak kelihatan. Kalau pun tercopy ke hardisk maka yang tercopy cuman file listnya saja yang berukuran 1 kb. Padahal pengennya file audio tersebut disimpan di kompi biar bisa di share atau diconvert ke mp3 sehingga bisa masuk hape.

Ana tau file audio tersebut tak kasat mata ketika mencoba memburning pake software alcohol 100%. Di alcohol terlihat dalam cd tersebut ada file yang tak punya nama! Hanya terlihat alamat offsetnya saja. Aneh.

Solusinya:

Orang yang tau solusinya mungkin akan berkata ” oooo ternyata mudah ya “. memang simpel tapi menemukan awalnya itu yang sulit. Pa lagi waktu ana search di google, tidak ada yang membahas masalah itu. Oke solusinya gampang, buka cd audio tersebut menggunakan MPC (media player classic). Mengapa MPC? Karena hanya MPC saja yang mempunyai fitur menu ” save as… ” . dan MPC ada di bawaan windows. Mainkan cd audio dengan MPC kemudian pilih menu file > save as… pilih lokasi file dan tekan save. Beres!

SERVICE DVD

DVD
Terima Kasih telah berkunjung ke blog yang sederhana ini, semua isi postingan dari blog ini adalah pengalaman servis saya sebagai seorang teknisi elektronik sebagian lagi saya copas dari pengalaman teman-teman yang lainnya, isi dari keseluruhan blog ini memang sengaja saya kumpulkan disamping berguna untuk saya pribadi begitu juga buat teman-teman agar bisa menambah wawasan kita dalam hal servis elektronik, akhir kata " SALAM SUKSES SELALU "

Merek       :Aiwa
Model     :compo
Gejala    :disk skip terus loncat dan tidak bisa play
Penyebab  :ada gir yang patah dan switch tidak berfungsi
Solusi       :periksa dgn teliti

Merek       :China
Model       :Maxtron
Gejala       :Awal dihidupkan normal, setelah kurang lebih 15 menit tiba-tiba no disk
Penyebab  :Motor optik rusak as nya berkarat
Solusi       :Ganti motor spindel baru

Merek       :China
Model       :All Model
Gejala       :Disk tray macet
Penyebab  :Karena debu
Solusi       :Ganti karet disk tray

Merek       :China
Model       :Radio
Gejala       :Suara hilang timbul
Penyebab  :Putusnya koneksi audio
Solusi       :Cek saklar radio dvd

Merek       :China
Model       :All Model
Gejala       :Mati total
Penyebab  :Tegangan 5v drop
Solusi       :Ganti elco yg 1000uf/25v dan 470uf/16v regulator

Merek       :China
Model       :Niko 658
Gejala       :Setelah kurang lebih 2menit restart
Penyebab  :Drop catu daya 3,3volt pada pin transistor 8550
Solusi       :Ganti transistor dan dioda
Catatan     :Ganti 2 buah transistor 8550 dan juga 2 dioda in4001

Merek       :China
Model       :All Model
Gejala       :No sound gambar oke
Penyebab  :Transistor mute rusak
Solusi       :Lepas terminal out dari mpeg, lacak jalur audio out menuju ic audio melewati 2 transistor smd, open 2 transistor

Merek       :China
Model       :All Model
Gejala       :Oftik telat membaca disch kadang no disch
Penyebab  :Optik kotor pada dinamo sudah berat dan karat
Solusi       :Bersihkan optick dan jangan merubah primpot

Merek       :China
Model       :Niko 419
Gejala       :Reading disc agak sulit
Penyebab  :Tegangan 5v ngedrop
Solusi       :Ganti elko power suply 10uf/400v selesai

Merek       :China
Model       :All Model
Gejala       :Restart agak lama
Penyebab  :Elco 22uf 400v kering
Solusi       :Ganti elco 22uf/400v, pada bagian power supply

Merek       :China
Model       :All Model
Gejala       :Tidak bisa membaca dvd
Penyebab  :Motor capstain lemah
Solusi       :Ganti motor yang baru
Catatan   :Cek dulu optiknya.

Merek       :China
Model       :Vitron
Gejala       :No display
Penyebab  :Elco 470uf/25v kering
Solusi       :Ganti dengan yang baru /persamaannya

Merek       :China
Model       :All Model
Gejala       :No disk
Penyebab  :Motor capstain sudah lemah
Solusi       :Ganti motor capstain baru

Merek       :China
Model       :All Model
Gejala       :No disc
Penyebab  :Optic error
Solusi       :Ganti optic
Catatan     :Ganti kabel optic

Merek       :China
Model     :All Model
Gejala       :Display mengalami error
Penyebab  :Mpeg Modul error
Solusi       :Ganti Mpeg modul baru

Merek       :China
Model       :Plus usb
Gejala       :Open close macet
Penyebab  :Mekanik berkarat
Solusi       :Relnya digosok ampelas

Merek       :China
Model       :VITRON 911R
Gejala       :Standby tombol dan remot tidak berfungsi
Penyebab  :Tegangan 3,3v tdk stabil
Solusi       :Ganti 2 transistor 8550 dan 2 dioda IN4007 pada modul mpeg

Merek       :China
Model       :VITRON DM-301
Gejala       :Standby terus
Penyebab  :Tegangan 5v Turun krna kerusakan kapasitor 470/16
Solusi       :Ganti elco penyearah 5v regulator

Merek       :China
Model        :Tanaka 167
Gejala       :Cd Vcd oke - dvd no dish
Penyebab  :Data ic 25L080 corrupt
Solusi       :Flash ulang ic 25080 dengan data yang masih bagus

Merek       :China
Model       :Mayaka DVD 5810 DL
Gejala       :Tampilan HELLO
Penyebab  :Data firmware  rusak atau datanya korup
Solusi       :Flash ulang atau mengisi kembali program yang ada didalam ic SPI Flash-nya.

Merek       :China
Model       :Ediko EV-333
Gejala       :Suara ada gambar tidak ada
Penyebab  :Transistor S8550 untuk out put video korslet
Solusi       :Ganti transistor S8550 dengan yang baru

Merek       :China
Model       :lAll Model
Gejala       :No disc pada display
Penyebab  :Kabel optic rusak atau minyaknya kering jadi seret
Solusi       :Ganti kabel atau tetesin minyak pada bagian yg kering

Merek       :China
Model       :All Model
Gejala       :Lampu power nyala display mati
Penyebab  :Tegangan 1,8V untuk prosesor drop
Solusi       :Ganti transistor S8550

Merek       :China
Model       :All Model
Gejala       :Tidak bisa baca disk tamplian HELLO
Penyebab  :Firmware korup
Solusi       :Re-flash

Merek       :China
Model       :Mithochiba
Gejala       :Suara sangat kecil
Penyebab  :Terganggunya blok pre amp
Solusi       :Jumper dari otput IC 4558

Merek       :China
Model       :DM 670R
Gejala       :Led display tidak keluar
Penyebab  :Tr s8885 mati
Solusi       :Ganti transistor

Merek       :China
Model       :Vitron 911
Gejala       :tidak bisa nyala, cma lampu stanby yang nyala, dipindah ke radio juga tak bisa
Penyebab  :Tegangan 12v turun dan 3,7 v tidak keluar. karena dioda penyearah 3,7volt short dan berpengaruh pada output dari trafo.
Solusi       :Ganti dioda penyearah untuk supply 3,7v.

Merek       :China
Model       :All Model
Gejala       :Gambar bagus,tapi tidak ada suara
Penyebab  :Suara terprotek oleh transistor mute
Solusi       :Lepaskan masing - masing transistor kecil yang menuju ke jalur jack RCA audio out L / R

Merek       :China
Model       :Crystal 310
Gejala       :Tidak mau open saat dites tanpa CD optik selalu bergerak keluar
Penyebab  :Limit switch optic selalu on
Solusi       :Ganti limit switch optic



Merek       :China
Model       :All Model
Gejala       :No Disc
Penyebab  :Resistor Melar ( putus )
Solusi       :Ganti dengan yang baru, sebelumnya periksa dulu optic maupun motor spinder.
